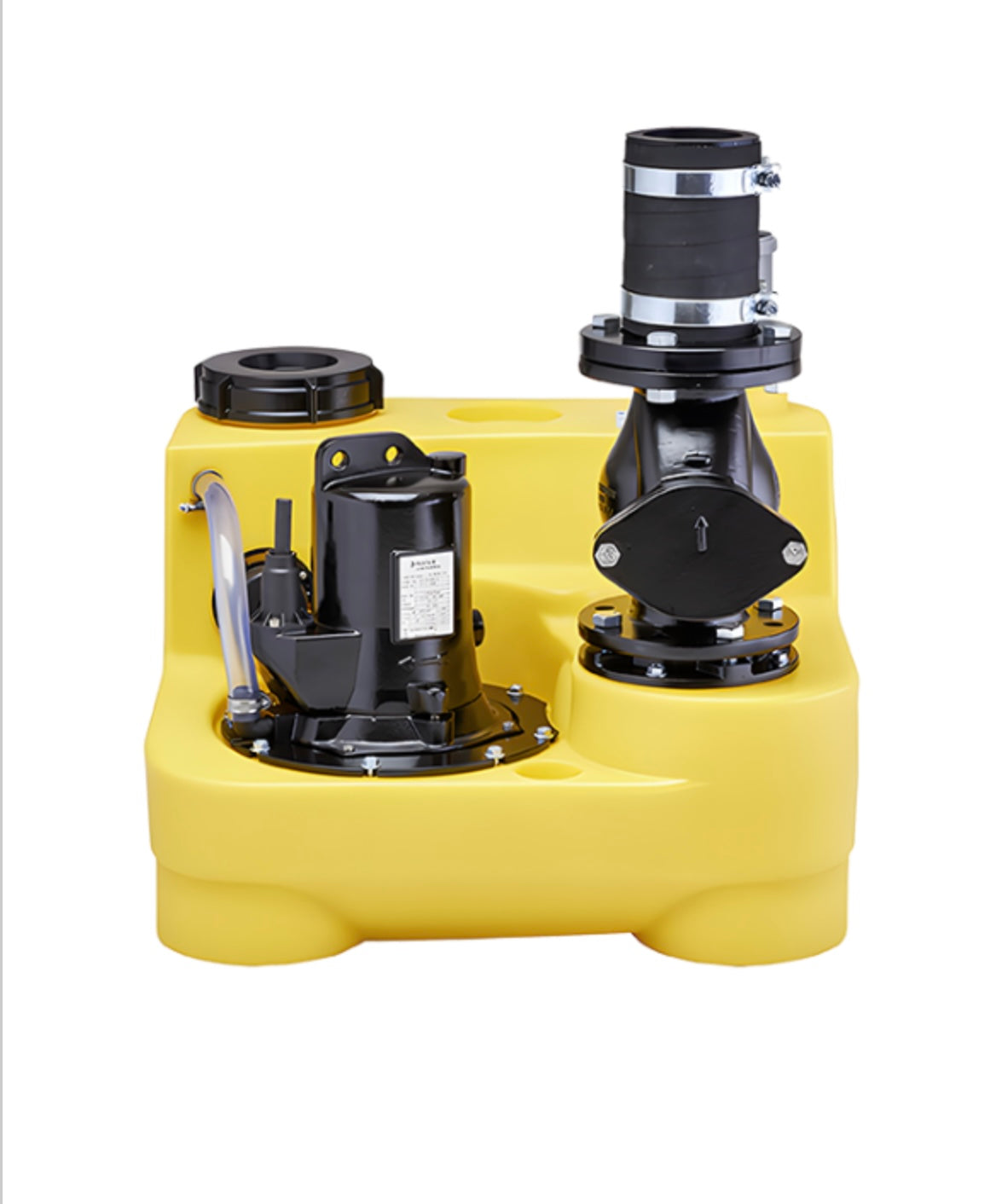

JUNG Fäkalienhebeanlage compli 400 mit Rückschlagklappe (400V)

Steckerfertig.
LGA Bauart geprüft nach DIN EN 12050. Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter (PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer Trägerplatte (Grauguss) mit Ringgehäuse,
dem aufgesetzten Motor, einer Rückschlagklappe und einer Steuerung.
Gewicht: 67 kg.

Behälter
- Maße (HxBxT): 445 x 650 x 595 mm
- Behälterinhalt: 70 l
- Reinigungsöffnung oben
- Muffe DN 100 hinten mit Klemmflansch für Zulauf, Höhe 180 oder 250 mm
- vertikaler Stutzen DN 70 / DN 100 für Lüftung / Zulauf
- vertikaler Stutzen DN 70 (für Lüftung bei Zulauf von oben)
- horizontale Muffe 50 mm seitlich für weiteren Zulauf
- vertikale Muffe 50 mm für die Notentsorgung

Tauchmotorpumpe
vertikal, einstufig zur Förderung von Abwasser gemäß DIN 1986-3, betriebsfertig
auf dem Behälter montiert, trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungseinführung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen.
- Laufrad: Freistromrad
- Freier Durchgang: 70 mm
- Druckabgang: DN 100
- Adapterring für Druckleitung DN 80
- Mediumtemperatur: 40°C, kurzzeitig 60°C
- Fördermenge: 13 - 48 m³/h
- Förderhöhe: max 6 m
- Motorleistung P2: 0,87 kW
- Motordrehzahl: 1390 1/min
- Motorschutzart: IP 68
- Betriebsart: S3

Steuerung
zum wasserstandsabhängigen automatischen Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut. Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PE x 400V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44 (HxBxT) 275 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit CEE-Stecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Resettaster für Störmeldungen
- Leuchtanzeigen für Betrieb Pumpe, Störung Pumpe, Hochwasseralarm, Alarm (AUX)
- Einstellbare Wartungsintervallanzeige

Alarmanlage (netzabhängig)
- potentialfreier Schließer für Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunabhängigen Betrieb der Alarmanlage mittels optionalem Akku
